斜管填料
【产品介绍】

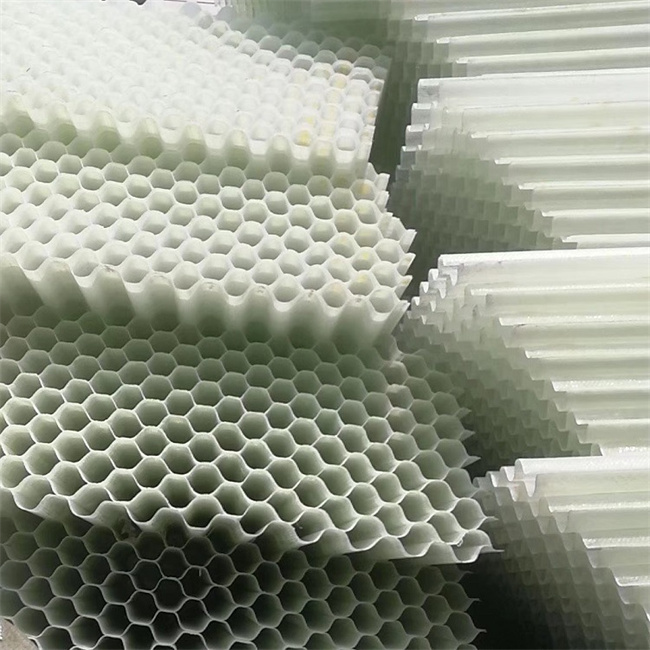

六角形蜂窝填料（斜管填料）材质有聚丙烯（PP）、聚氯乙烯（PVC）、玻璃钢（FBR）、不锈钢四种 。组装形式有斜管和直管两种形式。
斜管主要用于各种沉淀和除砂作用。是近十年来在给排水工程中采用广泛而且成为一项水处理装置。它适用范围广，处理效果高，占地面积小等优点。适用于进水口除砂，一般工业和生活给水沉淀、污水沉淀、隔油以及尾张浓缩等处理，即适用于新建工程，又适用于现有旧池的改造，均能取得良好的经济效益。
直管主要用于生物滤池的高负荷生物滤池、塔式生物滤池、淹没式生物滤池（又称接触氧化池）以及生物转盘的微生物载体，对工业有机废水和城市污水进行生化处理。
【主要特点】
斜管特点
1. 湿周大，水力半径小。
2. 层流状态好，颗粒沉降不受絮流干扰。
3. 当斜管管长为1米时，有效负荷按3-5吨/米2·时设计。V0控制在2.5-3.0毫米/秒范围内，出水水质。
4. 在取水口处采用蜂窝斜管，管长2.0～3.0米时，可在50-100公斤/米3泥砂含量的高浊度中安全运行处理。
5. 采用斜管沉淀池，其处理能力是平流式沉淀池的3-5倍，加速澄清池和脉冲澄清池的2-3倍。
直管特点
1、处理效率高于活性污泥法，一般水力负荷为100-200米3/米2·日，有机负荷为2000-5000克/米3，因此缩小了占地面积。
2、曝气强度低于活性污泥法，且不需污泥回流，故能降低动力消耗及简化管理。
3、污泥量少，减少了污泥脱水等后处理工作量。
4、产生的污泥沉降性好，有利于后段悬浮物的去除。
5、适应性强，能适应不同水质的范围大，对水质、水量突变的冲击负荷的忍耐力强，维持稳定的处理效果。
【技术参数】
|
材质 |
主 要 指 标 |
||||||||
|
斜管直径d （mm） |
单组斜管外形尺寸 L×B×H （mm） |
斜管倾角 （°） |
管壁厚度 （mm） |
斜管质量kg/m2 |
|||||
|
基本尺寸 |
极限偏差 |
基本尺寸 |
极限偏差 |
基本尺寸 |
极限偏差 |
基本尺寸 |
极限偏差 |
||
|
聚丙烯、乙丙共聚 |
25 |
±1.5 |
1000×500×866或1000×1000×866 |
L=±10 B=±10 H=±10 |
60 |
±2 |
0.4～0.5 |
±0.05 |
19～30 |
|
30 |
±1.5 |
0.45～0.55 |
±0.05 |
18～27 |
|||||
|
35 |
±2.0 |
0.5～0.6 |
±0.06 |
18～25 |
|||||
|
50 |
±2.5 |
0.5～0.6 |
±0.06 |
20～24 |
|||||
|
60 |
±2.5 |
0.6～0.8 |
±0.06 |
20～26 |
|||||
|
80 |
±2.5 |
1.0～1.3 |
±0.06 |
25～32 |
|||||
|
100 |
±2.5 |
1.0～1.3 |
±0.08 |
20～26 |
|||||
|
聚氯乙烯 |
25 |
±1.5 |
1000×500×866或1000×1000×866 |
L=±10 B=±10 H=±10 |
60 |
±2 |
0.3～0.5 |
±0.05 |
21～47 |
|
30 |
±1.5 |
0.4～0.5 |
±0.05 |
24～38 |
|||||
|
35 |
±2.0 |
0.4～0.6 |
±0.05 |
21～40 |
|||||
|
50 |
±2.5 |
0.5～0.6 |
±0.06 |
19～28 |
|||||
|
60 |
±2.5 |
0.5～0.6 |
±0.06 |
27～35 |
|||||
|
80 |
±2.5 |
0.5～0.6 |
±0.06 |
19～25 |
|||||
|
玻璃钢斜管 |
35 |
±2.0 |
1000×500×866或1000×1000×866 |
L=±10 B=±10 H=±10 |
60 |
±2 |
0.4～0.6 |
±0.05 |
31～47 |
|
50 |
±2.5 |
0.5～0.6 |
±0.06 |
25～40 |
|||||
|
80 |
±2.5 |
0.5～0.6 |
±0.06 |
25～40 |
|||||
|
不锈钢斜管 |
35 |
±2.5 |
1000×500×86 |
L=±10 B=±10 H=±10 |
60 |
±2 |
0.3 |
±0.03 |
|
|
50 |
|||||||||
|
60 |
|||||||||
|
80 |
|||||||||
|
35 |
1000×1000×866 |
||||||||
|
50 |
|||||||||
|
60 |
|||||||||
|
80 |
斜管形式示意图
说明：
1—内切圆直径
2—粘接或焊接处
【安装介绍】
1、沉淀池底部排泥管安装
斜管沉淀池安装顺序一般从底部开始，先完成部的排泥管道系统的安装，确保排泥管道开孔符合设计要求、固定牢靠，检查无误后，才允许进入下一道安装工序。
2、完成填料支架安装
根据斜管沉淀池填料支架安装施工图，先将填料支架安装到位，检查所有焊接结点牢靠、支架强度足以承受填料重量，并在支架表面完成防腐处理；
3、完成斜管填料烫接
按斜管填料的烫接方法将每一个斜管填料包装作为一个单独的烫接单元，一个单元完成烫接后为1m2，烫接完成后在场地上整齐堆放（保留少量的散片备用）。

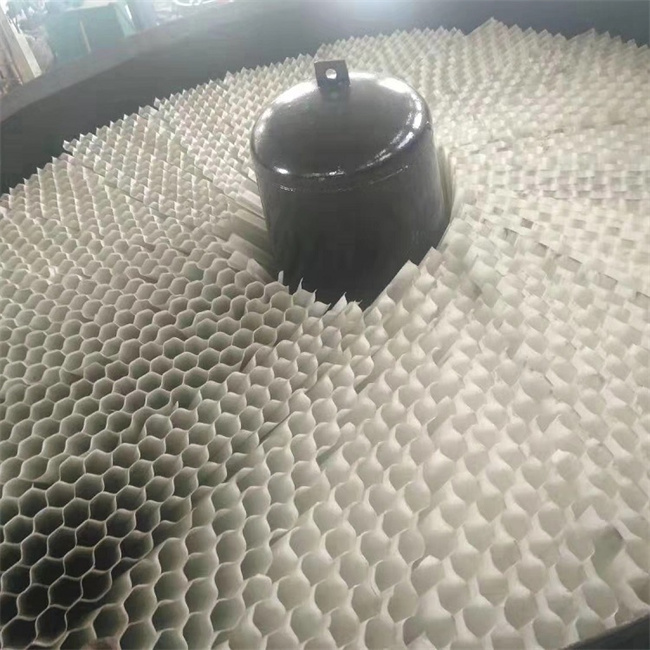

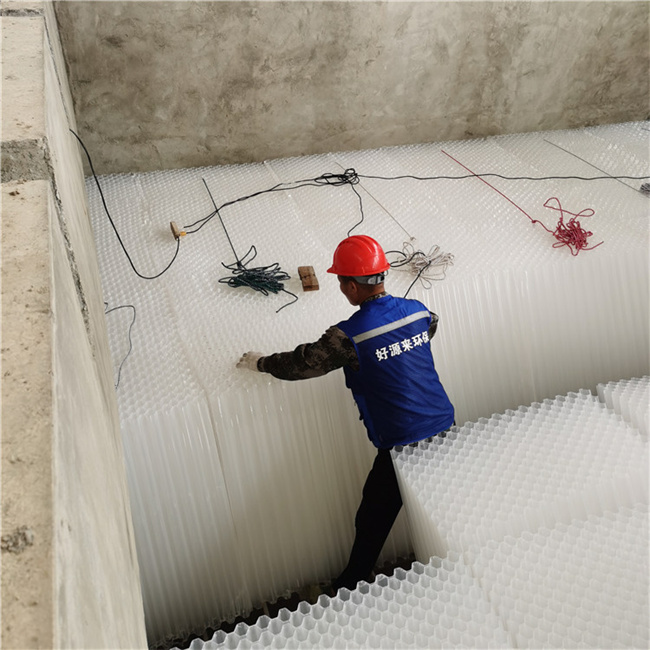

4、斜管填料池内组装
将烫接后的填料单元在填料支架上部自左向右进行组装。始终保持60°角不变，每一单元顺序组装时要适当压紧，组装到右侧时若尺寸不是正合适，需要根据尺寸用散片斜管填料烫接后进行组装直至全部到位。
5、斜管填料上部固定
由于斜管填料比重为0.92略小于水，斜管填料在池内组装到位后需要在填料上方自左向右方向拉上 10mm的圆钢进行加固（每个单元填料上部要求有两根圆钢通过），圆钢两端在沉淀池池壁上可靠固定，安装圆钢后可以很好地防止斜管填料在初期使用时有可能发生的松动上浮现象，圆钢采用环氧煤沥青防腐。
6、斜管沉淀池运行调试
（1）、检查进水是否均匀，不得对沉淀池造成冲击，影响沉淀效果；
（2）、调整出水堰槽高低及水平度至合适，保持出水均匀；
（3）、经过以上施工工序，至此斜管沉淀池填料安装已经全部完成。正常投入使用后需要根据进水中悬浮物浓度情况确定排泥周期，注意及时排泥，确保斜管沉淀池始终保持良好的运行状态及令人满意的出水水质。
【产品发展】
蜂窝斜管填料沉淀的基本原理是“浅层沉淀”.这一概念很早就被提出，在医学资料上亦早有利用斜管加速血液沉降的报导。
近几十年来各国不少给水排水工作者在努力探讨 “浅层沉淀”的应用，通过实践和理论研究，获得了蜂窝斜管填料沉淀技术的发展，从资料中我们可以看到不少涉及浅层沉淀的有关论述，通过这些资料的分析，我们可以看出由浅层沉淀的概念发展至多层多格和蜂窝斜管填料技术的过程。
【适用范围】
蜂窝斜管主要用于：给排水中进水口除砂，工业和生活污水沉淀，隔油及尾矿浓缩处理，各种高负荷生物滤池。
物理处理法：通过物理作用分离、回收废水中不溶解的呈悬浮状态的污染物(包括油膜和油珠)的废水处理法。通常采用沉淀、过滤、离心分离、气浮、蒸发结晶、反渗透等方法。将废水中悬浮物、胶体物和油类等污染物分离出来，从而使废水得到初步净化。 化学处理法：通过化学反应和传质作用来分离、去除废水中呈溶解、胶体状态的污染物或将其转化为无害物质的废水处理法。通常采用方法有：中和、混凝、氧化还原、萃取、汽提、吹脱、吸附、离子交换以及电渗透等方法。蜂窝斜管填料就是物理处理法中代表性的一种填料。
