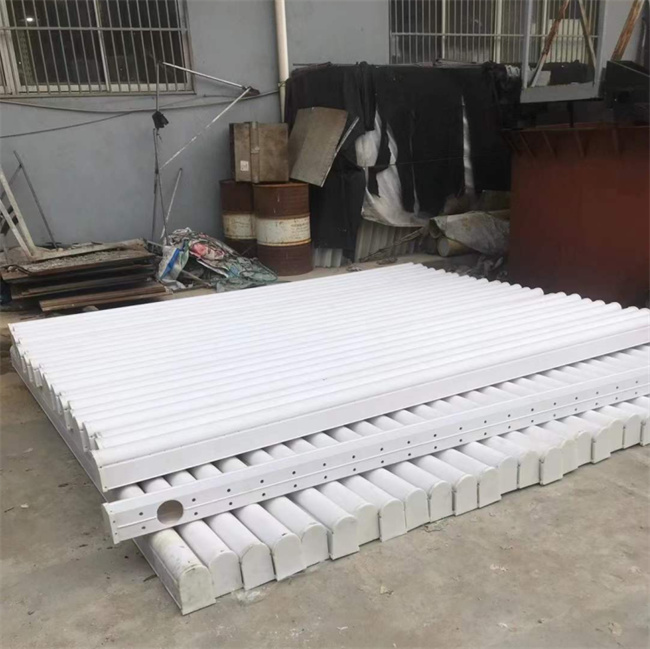

翻板型滤池U型滤管

【产品介绍】

   该配水系统，是由数组固定在滤池及配水渠两侧，并与垂直组相连接，位于滤层下侧的横向滤管，共同组成的配水配气装置。长度一般为3~4m，可调整；截面尺寸高170mm，宽为110mm，壁厚4mm。

【工作原理】

该型滤池的工作原理与其它类型气水反冲滤池相似: 原水( 一般指上一级净水构筑物的出水) 通过进水渠经溢流堰均匀流入滤池, 水以重力渗透穿过滤料层, 并以恒水头过滤后汇集水室, 详见图 1; 滤池反冲洗时, 先关进水阀门, 然后按气冲、气水冲、 水冲3 个阶段开关相应的阀门, 详见图 2。一般重复两次后关闭排水舌阀( 板) , 开进水阀门, 恢复到正常过滤工况。

【主要特点】

1. 独特的反冲洗方式
 翻板阀滤池的冲洗方式与其它气水反冲洗滤池不同，翻板阀滤池采用闭阀冲洗方式，冲洗过程分气冲＋气水联冲＋单水冲三个过程，在反冲过程中，合理控制翻板阀排水，由此保证滤料能被冲洗洁净，而又不至于流失。因此翻板阀滤池几乎不会出现滤料流失现象。

2. 滤料反冲洗净度高、周期长、容污能力强

一般经两次反冲洗过程，滤料中截污物遗留量少于0. 1kg/m³。这样使翻板滤池运行周期延长，反冲洗周期达40h~72h左右。

3. 翻板滤池出水水质好

反冲洗强度较高，滤料中截污物遗留量少、滤料净度好，使初滤水水质得到保证。根据试运行结果表明：同样进水水质下，翻板滤池出水水质显著提高。当进入滤池的浊度＜5NTU时，翻板滤池双层滤料滤池的了水水质可达0.2NUT(95%)、＜0.5NTU(....).当进入滤池的浊度5NTU<,＜10NTU时，滤后水浊度均1NTU以下。

滤池下部纵向布气布水管图
