框架式波形斜板沉淀器

【产品介绍】

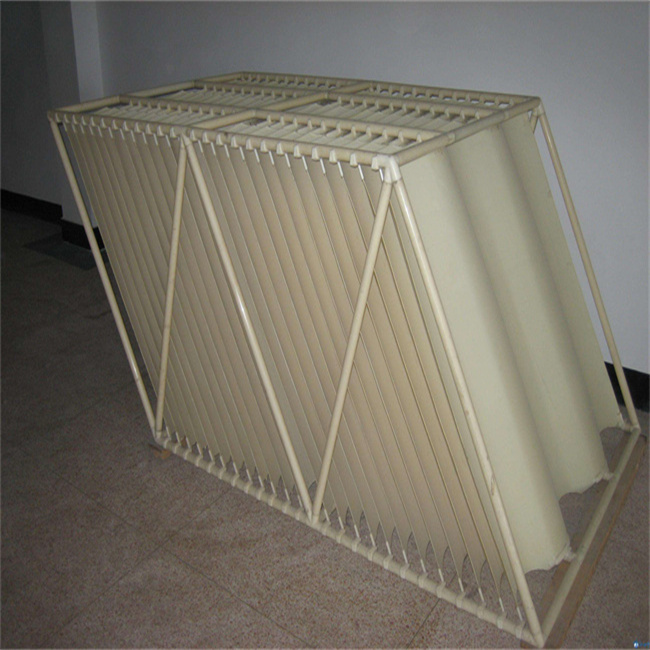

波纹斜板沉淀器利用波形板代替平板，具有刚度强，便于支撑的优点，平板节约材料，波形斜板平行，等间距期放置于斜端面框架之中，由弧形托将其固定在框架上，形成一个波形板组单元，波形板及框架材质采食品级ABS或聚氯乙烯硬质塑料或不锈钢，斜板倾角为55-60度，波形板的波长500mm,波高100mm斜板间距40mm-100mm.

【工作原理】

框架式波形斜板沉淀器利用浅层沉淀理论，以斜板增大沉淀面积，使颗粒在斜板间的沉淀池距离缩短到0. 04米以内，是侧向流的沉淀池的优先选择，水流为水平方向，沉于斜板上的泥在斜板面上，下滑为垂直方向，水流与沉泥下滑方向互相垂直，水流对沉泥下滑没有干扰，有利于泥水分离。水流在波形板间呈波形流动，又由于波形间隙的变化，为水中颗粒提供了继续絮凝结大的条件。框架式波形斜板沉淀装置是逆向流斜板沉淀池的..选择，沉于斜板面上的沉泥，向波形板的波谷集中形成泥束，大大提高了沉泥的下滑性能，不易积泥，减小了斜板的冲洗周期，提高了试用寿命。

【技术参数】

侧向流

1:斜板间距60mm,倾角55-60度。

2:设计水平流速5-20mm/s.

3:容积负荷约10㎡/㎡.hr.

4:水力停留时间5-7分钟。

逆向流

1:斜板间距40-100mm

2:上升流速1. 5-6mm

3:斜板斜长1000-1500mm

产品规格：斜板倾角55-60度，斜板间距40-1000mm斜板外形尺寸：B=1000-1500mm H=819-1300mm斜长＝1000-1500mm

在满足上述技术参数条件下，框架式波形斜板沉淀器在设定所需数量以后，可以在沉淀池中随意叠放，组成多种池形。一般波形斜板组纵向叠放为2-4单元，不宜超过4个单元，以3个单元较为适宜。板组上、下面垂直水流方向应设防挡流板。板组上端一般潜没于水下100mm。一般以设于波形斜板组下的往复式液压刮泥机，潜水刮泥车排泥。
